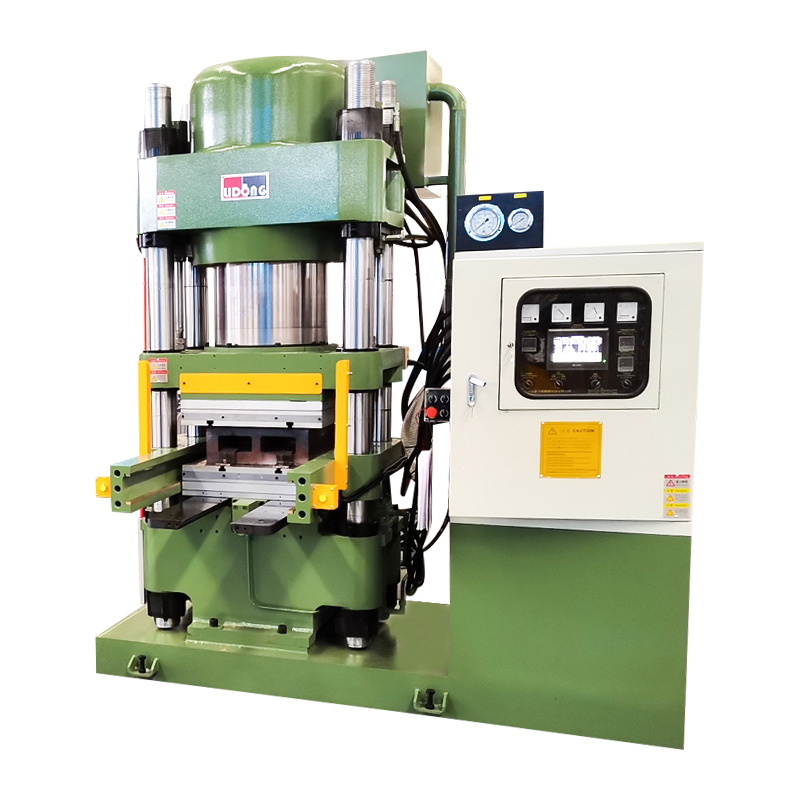

Tog bremsesko pressemaskine

A tog bremsesko pressemaskine er et kritisk stykke produktionsudstyr, hvis ydeevne direkte bestemmer kvaliteten, konsistensen og langsigtede pålidelighed af de bremsesko, det producerer. Togbremsesko fungerer under ekstrem mekanisk belastning og absorberer den kinetiske energi fra tungt lastede jernbanekøretøjer, der kører med hastighed, og konsekvenserne af en understandard bremsesko i drift kan være alvorlige. Dette gør valget af den rigtige togbremseskopressemaskine til en af ​​de mest konsekvensbeslutninger, en producent af bremsekomponenter kan træffe. At forstå, hvilke funktioner der virkelig betyder noget, og hvorfor, er grundlaget for en velinformeret købsbeslutning.

Kernefunktionen af ​​en togbremseskopressemaskine er at påføre kontrolleret, ensartet hydraulisk tryk på en komposit- eller friktionsmaterialeblanding placeret i en præcist bearbejdet form, der danner materialet til en færdig bremsesko med den korrekte tæthed, dimensioner og mekaniske egenskaber. Hvert designelement i en kvalitetstogbremsepressemaskine er orienteret mod at opnå dette resultat pålideligt, gentagne gange og med et minimum af spild på tværs af længere produktionsforløb. De funktioner, der adskiller højtydende maskiner fra passende, kan grupperes i fire hovedkategorier: tryksystemdesign, strukturel stivhed, kontrolsystemkapacitet og formkompatibilitet.

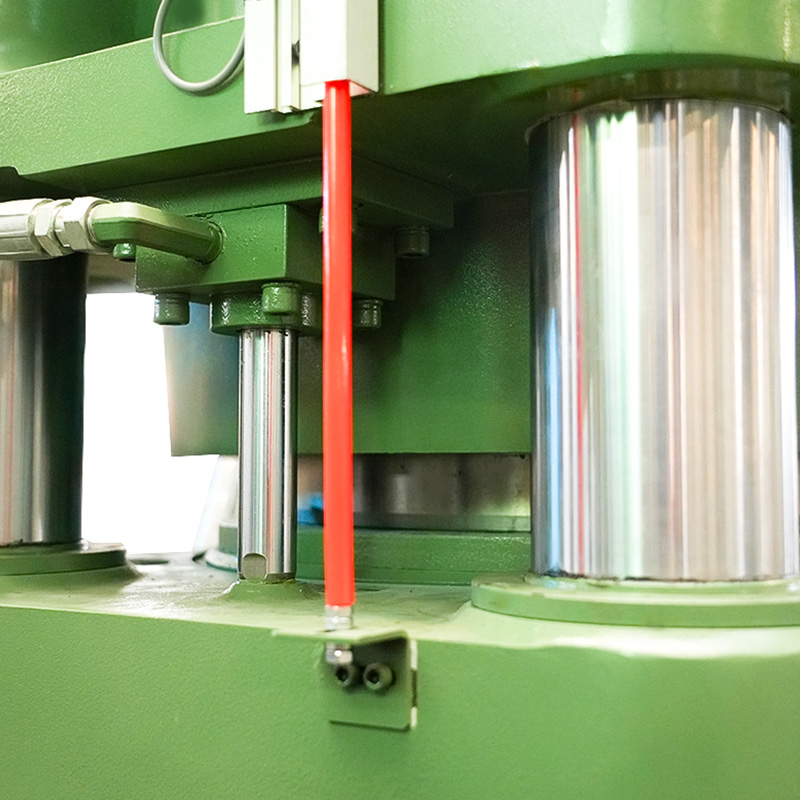

Tryksystemdesign: Flydende oliecylinderteknologi

Det hydrauliske tryksystem er hjertet i enhver togbremseskopressemaskine, og designet af oliecylinderarrangementet er den teknisk mest betydningsfulde differentiator mellem konkurrerende produkter. Konventionelle pressemaskiner bruger cylindre med fast position, der påfører kraft fra en enkelt retning, hvilket skaber en iboende risiko for ujævn trykfordeling over formfladen, især i forme med flere hulrum, der anvendes til produktion af store mængder. Denne ujævnhed manifesterer sig som massefyldevariation i den færdige bremsesko, hvilket igen giver inkonsekvente slidegenskaber og potentielt for tidlig driftssvigt.

Det flydende oliecylinderdesign adresserer denne begrænsning fundamentalt. I et flydende cylinderarrangement er cylinderen fri til selv at justere i forhold til formoverfladen, når der påføres tryk, hvilket automatisk kompenserer for mindre variationer i materialetykkelse, formslid og dimensionstolerancer, der akkumuleres over tid i ethvert produktionsmiljø. Resultatet er trykfordeling, der forbliver ensartet over hele formfladen gennem hele pressecyklussen, uanset den specifikke tilstand af enhver individuel form eller de små variationer, der uundgåeligt opstår mellem produktionsbatch. Til produktion af togbremsesko, hvor krav til dimensions- og tæthedskonsistens er nøje specificeret, er det flydende oliecylinderdesign ikke en luksusfunktion, men en grundlæggende ingeniørmæssig nødvendighed.

Strukturel stivhed og rammekonstruktion

Rammen på en togbremseskopressemaskine skal modstå den fulde hydrauliske pressekraft med ubetydelig afbøjning gennem millioner af pressecyklusser i løbet af udstyrets driftslevetid. Rammeafbøjning under belastning er en fjende af ensartet produktkvalitet: Selv små mængder bøjning i pressrammen omsættes direkte til trykfordelingsuregelmæssigheder ved formfladen. Kvalitetspressemaskiner til togbremsesko bruger en kraftig svejset stålrammekonstruktion med præcist bearbejdede styresøjler og stempelplader, der opretholder justeringstolerancer under fuld nominel belastning.

Styresøjlesystemet, typisk fire søjler, der er anbragt ved hjørnerne af pressepladen, er særligt vigtigt for at opretholde parallel pladejustering under hele presseslaget. Søjlediameter, overfladehårdhed og smøresystemdesign bidrager alle til den langsigtede vedligeholdelse af justeringens nøjagtighed. I en veldesignet togbremseskopressemaskine er slid på styresøjler forudsigeligt og overskueligt gennem planlagt vedligeholdelse snarere end en uforudsigelig kilde til variation i produktkvaliteten.

Styresystemkapacitet og procesprogrammerbarhed

Moderne togbremseskopressemaskiner er udstyret med programmerbare styresystemer, der gør det muligt for operatører at definere og gemme komplette presseprogrammer, der specificerer hydrauliske trykprofiler, temperaturindstillinger, pressevarighed, opholdstid ved maksimalt tryk og dekompressionshastigheder. Evnen til at gemme og genkalde disse programmer med præcision er afgørende for produktionsmiljøer, hvor flere bremseskospecifikationer er fremstillet på samme maskine, og hvor proceskonsistens fra skift til skift og operatør til operatør er et kvalitetskrav.

Avancerede PLC-baserede kontrolsystemer med touchscreen-grænseflader gør det muligt at indstille procesparametre med præcision, overvåges i realtid og logges automatisk med henblik på kvalitetssporbarhed. Alarm- og fejldetektionssystemer, der identificerer afvigelser fra programmerede parametre under pressecyklussen og stopper maskinen, før en defekt del produceres, er en væsentlig kvalitetssikringsfunktion, der reducerer skrot- og efterbearbejdningsomkostninger i højvolumenproduktion.

Formkompatibilitet og hurtigskiftesystemer

En togbremseskopressemaskine er kun så alsidig som dens evne til at rumme den række af formkonfigurationer, der kræves til bremseskospecifikationerne i produktionen. Nøgleovervejelser omfatter den maksimale formstørrelse, maskinen kan acceptere, dagslysåbningen mellem trykpladerne, når pressen er helt åben, pladens overfladeareal og det anvendte monterings- og justeringssystem for formen. Hurtigskifte-støbeformesystemer med standardiserede monteringsgrænseflader, hydraulisk støbeformfastspænding og forudindstillede justeringsfunktioner reducerer støbeformsskiftetiden betydeligt sammenlignet med manuelle bolt-down-systemer, hvilket har en direkte indvirkning på produktionsplanlægningsfleksibiliteten og den overordnede udstyrseffektivitet.

Konsistent trykfordeling er uden tvivl det vigtigste ydelseskrav for en togbremseskopressemaskine, fordi det er den fysiske mekanisme, hvorigennem alle nøglekvalitetsegenskaberne for den færdige bremseskoens dimensionsnøjagtighed, materialetæthed, mekanisk styrke og slidegenskaber etableres. Forståelse af de ingeniørmæssige principper bag trykkonsistens i pressemaskinedesign afslører, hvorfor visse tekniske egenskaber ikke er til forhandling i produktionsudstyr af høj kvalitet.

Fysikken af trykfordeling i kompressionsstøbning

Når en tog bremsesko pressemaskine lukker på en belastet form, skal den hydrauliske kraft, som påføres af cylinderen, overføres ensartet gennem pladen og formstrukturen til materialeblandingen. I et ideelt system modtager hvert punkt på formfladen nøjagtigt det samme tryk pr. arealenhed. I praksis kræver opnåelse af dette ideal omhyggelig opmærksomhed på pladeafbøjning, cylinderjustering, formdesign og sammensatte strømningsegenskaber i formhulrummet.

Pladeafbøjning er en af ​​de vigtigste kilder til trykuensartethed i pressemaskiner. Når der påføres en hydraulisk kraft i midten af ​​en plade (ved hjælp af en enkelt central cylinder, som i mange konventionelle designs), bøjer stempelet en smule, hvor midten afbøjes mere end kanterne. Denne afbøjning betyder, at materialet i midten af ​​formen modtager mere tryk end materialet ved kanterne, hvilket resulterer i en bremsesko med højere tæthed i midten end i periferien. I støbeforme med flere hulrum betyder denne effekt, at hulrum placeret i midten af ​​støbeformen producerer tættere dele end dem ved kanterne, en systematisk inkonsistens, som er svær at eliminere gennem procesjustering alene.

Hvordan flydende cylinderdesign løser tilpasningsproblemet

Det flydende oliecylinderdesign, der bruges i højtydende togbremseskopressemaskiner, adresserer både tilpasnings- og belastningsfordelingsaspekterne af trykkonsistens samtidigt. Ved at lade cylinderen justere sig selv til formfladen i stedet for at blive fikseret i en position, der muligvis ikke passer perfekt til formens orientering, sikrer det flydende design, at den hydrauliske kraftvektor altid er vinkelret på formoverfladen. Dette eliminerer de laterale kraftkomponenter, der udvikler sig, når en fast cylinder presser mod en form, der ikke er perfekt vinkelret på cylinderaksekomponenterne, som skaber forskydningsspænding i materialeblandingen og bidrager til tæthedsgradienter i den færdige del.

I multi-kavitets formapplikationer bruger nogle togbremseskopressemaskiner flere uafhængigt kontrollerede hydrauliske cylindre, én pr. formhulrum eller én pr. sektion af en stor form i stedet for en enkelt central cylinder. Dette arrangement gør det muligt at justere trykket på hvert hulrum eller sektion individuelt, hvilket kompenserer for støbeformslidvariationer og materialesammensætningsflowforskelle, der udvikler sig i specifikke områder af en stor støbeform i løbet af dens produktionslevetid.

Temperaturensartethed og dens rolle i trykrespons

I varmpresseapplikationer, hvor bremseskomassen presses ved forhøjet temperatur for at initiere vulkaniserings- eller hærdningsreaktionen, der giver den færdige del dens mekaniske egenskaber, er temperaturensartethed over formfladen lige så vigtig som trykensartethed. Temperaturgradienter på tværs af formpladen får materialeforbindelsen til at nå sin hærdningstemperatur på forskellige tidspunkter i forskellige områder af formen, hvilket resulterer i forskelle i strømningsegenskaber, hærdningsgrad og i sidste ende i den færdige bremseskos tæthed og mekaniske egenskaber.

Kvalitetspressemaskiner til togbremsesko til varmpresseapplikationer bruger elektrisk opvarmede stempelplader med flere uafhængige varmezoner, temperaturføling på flere punkter på tværs af stempeloverfladen og PID (proportional-integral-derivative) temperaturkontrolsløjfer, der opretholder sætpunktstemperaturer med præcision. Kombinationen af ​​ensartet temperatur og ensartet hydraulisk tryk skaber betingelserne for ægte ensartet bremseskoproduktion på tværs af hele området af store forme og på tværs af længere produktionsserier.

Sammenligningstabel for trykfordelingsydelse

Den følgende tabel sammenligner trykfordelingens ydeevnekarakteristika for forskellige cylinderdesigntilgange, der anvendes i togbremseskopressemaskiner, og fremhæver de tekniske kompromiser mellem konventionelle og avancerede designs.

Skiftet fra manuelt betjente til automatiserede togbremseskopressemaskiner repræsenterer en af ​​de væsentligste kapacitetsopgraderinger, der er tilgængelige for producenter af bremsekomponenter. Automatisering i forbindelse med presning af bremsesko omfatter en bred vifte af teknologier fra grundlæggende PLC-styring af pressecyklussen til fuldt integrerede produktionsceller med robotmaterialehåndtering, automatiseret formpåfyldning og -tømning, kvalitetsmåling i processen og produktionsdatastyring i realtid. Hvert niveau af automatisering giver specifikke effektivitetsfordele, og forståelsen af ​​det fulde omfang af, hvad automatiserede systemer tilbyder, hjælper producenter med at identificere, hvor automatiseringsinvesteringer vil give det største afkast.

Cyklustidsoptimering gennem programmerede presseprofiler

Den mest umiddelbare effektivitetsfordel ved automatisering i en togbremseskopressemaskine er evnen til at udføre optimerede pressecyklusprofiler med præcision og repeterbarhed, som manuel betjening ikke kan matche. En pressecyklus inkluderer typisk en hurtig tilgangsfase (hvor trykpladen bevæger sig hurtigt mod formen før materialekontakt), en kontrolleret pressefase (hvor trykket bygges op med en specificeret hastighed), en opholdsfase (hvor maksimalt tryk opretholdes i en specificeret varighed for at tillade materialeflow og indledende hærdning) og en kontrolleret dekompressionsfase (hvor trykket frigives med en hastighed, der forhindrer delaminering eller overfladedefekt del). Manuelt styrede maskiner er afhængige af operatørens dømmekraft og responstid til at udføre disse faser, hvilket introducerer variation i cyklusvarighed og procesparametre, der direkte påvirker produktkonsistensen.

En automatiseret togbremseskopressemaskine udfører hver fase af pressecyklussen i henhold til programmerede parametre, med responstider målt i millisekunder i stedet for de sekunder, der karakteriserer manuel indgriben. Denne præcision gør det muligt at minimere cyklustider ved at bruge den korteste opholdstid, der konsekvent producerer dele, der opfylder specifikationerne, snarere end de konservative opholdstider, som operatører har en tendens til at bruge manuelt for at sikre overensstemmelse, som direkte øger maskinens gennemløb uden at gå på kompromis med produktkvaliteten.

Materialeudnyttelse og affaldsreduktion

Automatiserede systemer optimerer materialeudnyttelsen i togbremseskopressemaskineoperationer ved at sikre, at den præcise specificerede ladningsvægt af forbindelsen bruges til hver pressecyklus, og at presseparametrene udføres konsistent nok til at minimere produktionen af dele uden for specifikationen, som skal skrottes eller omarbejdes. Manuelle operationer er tilbøjelige til at lade vægtvariationer operatører, der indlæser masse i hånden, indføre vægtvariationer, der resulterer i dimensionsvariationer i den færdige del og til at behandle parametervariationer, der øger skrothastigheden.

Automatiserede sammensatte læssesystemer, der anvender veje-dispenseringstragte eller forudvejede sammensatte ladninger, eliminerer variation i ladningsvægten ved kilden. Kombineret med proceskonsistensen leveret af programmeret pressecyklusstyring, reducerer denne automatisering materialespild fra skrot og efterbearbejdning til en brøkdel af, hvad der er typisk ved manuelle operationer. For et materiale så dyrt som højtydende friktionsblanding repræsenterer denne spildreduktion en betydelig direkte omkostningsbesparelse, der bidrager meningsfuldt til økonomien ved investering i automatiseret togbremseskopressemaskine.

Integration med kvalitetsovervågnings- og sporbarhedssystemer

Automatiserede togbremseskopressemaskiner genererer procesdata, hydrauliske trykkurver, temperaturlogfiler, cyklustidsregistreringer og afvigelsesalarmer for hver produceret del. Disse data kan fanges automatisk og kobles til delidentifikation gennem stregkode- eller RFID-systemer, hvilket skaber en komplet sporbarhedsregistrering, der forbinder hver færdige bremsesko til de specifikke procesparametre, som den blev produceret under. Denne sporbarhedsevne kræves i stigende grad af jernbaneindustriens kvalitetsstandarder og af slutkunder, der har brug for tillid til fremstillingsprocessen bag sikkerhedskritiske komponenter.

Ningbo Delidong Machinery Technology Co., Ltd. er en professionel China Train Brake Shoe Press Machine Manufacturers med omfattende ingeniørkapacitet i automatiserede pressesystemer til produktion af jernbanebremsekomponenter. Virksomheden har flere opfindelses- og brugsmodelpatenter og er blevet anerkendt som en national højteknologisk virksomhed, der afspejler dybden af ​​ingeniørinvesteringer bag dets produktsortiment af automatiserede togbremseskopressemaskiner. Delidongs maskiner inkorporerer avanceret PLC-kontrol, procesovervågning i realtid og datalogningssystemer, der understøtter kravene til kvalitetssporbarhed hos jernbaneindustriens kunder.

Robotintegration og fuld produktionscelleautomatisering

De mest avancerede automatiserede togbremseskopressemaskineinstallationer integrerer selve pressen i en komplet produktionscelle med robotmateriale, der håndterer automatiseret fyldning af masse fra bulklager, robotindlæsning og losning af støbeforme, dimensionskontrol i processen og automatisk sortering af konforme og ikke-konforme dele. Disse fuldt automatiserede celler fungerer kontinuerligt med minimal operatørintervention, maksimerer produktiv pressetid og eliminerer arbejdsomkostninger og variabilitet forbundet med manuelle håndteringsoperationer.

Fuld automatisering muliggør også ensartet drift på tværs af flere skift uden den præstationsvariation, der opstår mellem operatører med forskellige færdighedsniveauer og erfaring. I højvolumenproduktionsmiljøer, hvor en enkelt tog-bremseskopressemaskine kan forventes at producere tusindvis af dele pr. skift, udmønter konsistensfordelene ved fuld automatisering sig direkte til lavere defektrater, højere udbytte og lavere samlede omkostninger pr. del, end noget niveau af manuel betjening kan opnå.

Langsigtet effektivitet: Vedligeholdelse, oppetid og udstyrs levetid

Automatiserede togbremseskopressemaskiner er typisk designet med forudsigende og forebyggende vedligeholdelsessystemer, der overvåger nøglekomponenternes hydrauliske tryk, olietemperatur, cylindertætningstilstand, styrer kolonnesmøring og elektrisk systemydelse og advarer vedligeholdelsespersonalet om udviklingsproblemer, før de forårsager uplanlagt nedetid. Denne tilstandsovervågningsevne transformerer vedligeholdelse fra en reaktiv aktivitet til en proaktiv, hvilket har stor indflydelse på udstyrstilgængeligheden og produktionsplanens pålidelighed.

Som professionel Togbremseskopressemaskinefabrik betjener både indenlandske og internationale markeder, Delidong Machinery leverer omfattende eftersalgssupport, herunder installation, operatørtræning, forebyggende vedligeholdelsesprogrammer og reservedelstilgængelighed, der sikrer, at kunderne kan opretholde effektivitetsfordelene ved deres automatiserede udstyr gennem hele dets levetid. Virksomhedens forpligtelse til teknisk support, bakket op af dets stærke industriomdømme og langsigtede partnerskaber med store bremsekomponentproducenter, gør det til en pålidelig partner for jernbanekomponentproducenter, der investerer i automatiseret presseteknologi. Kontinuerlig forbedring gennem integration af de nyeste globale designkoncepter sikrer, at Delidongs togbremseskopressemaskiner bevarer høj ydeevne og stabilitet gennem mange års krævende produktionsservice.
